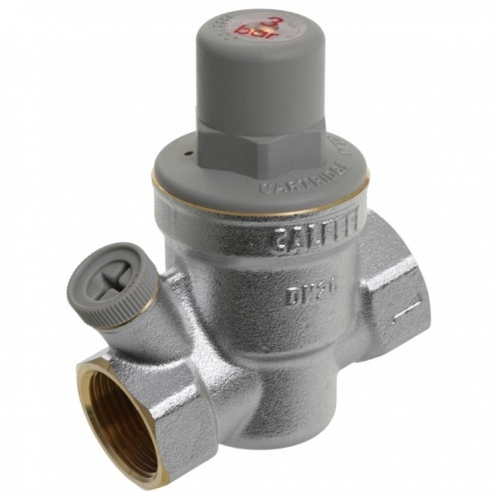

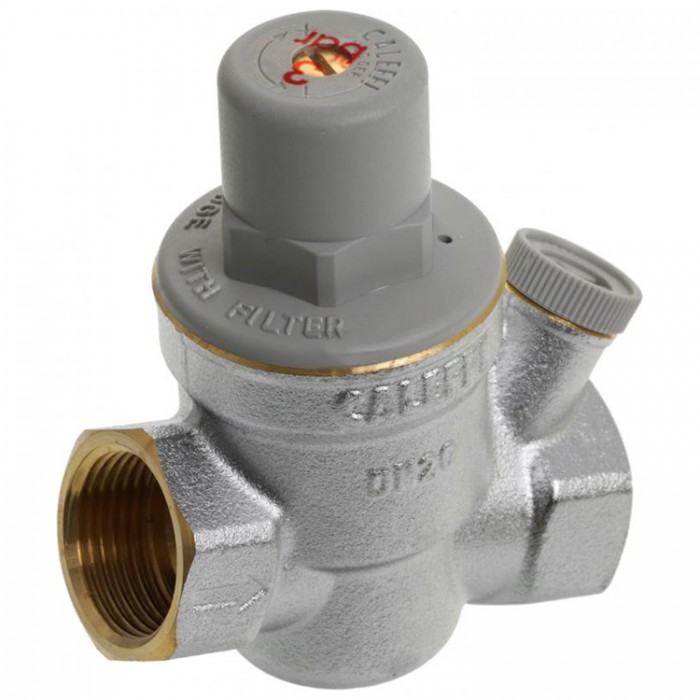

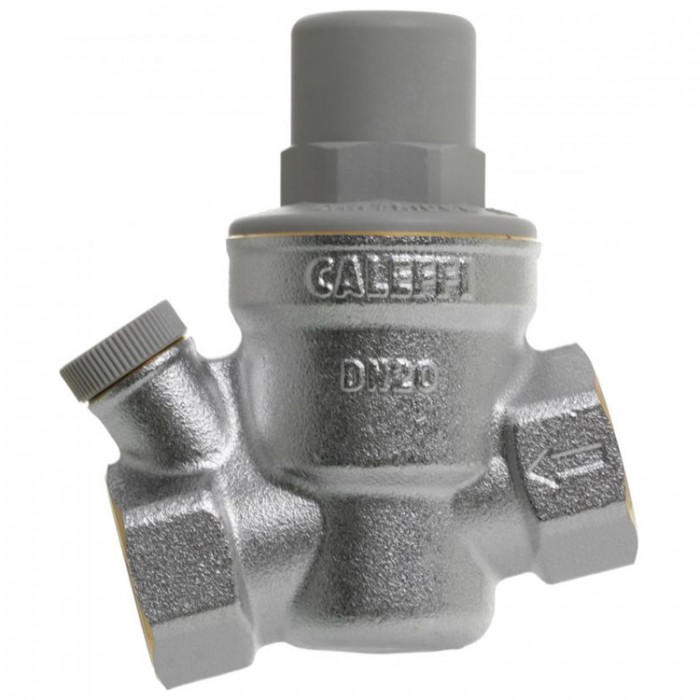

Редуктор давления Caleffi 533451 3/4"

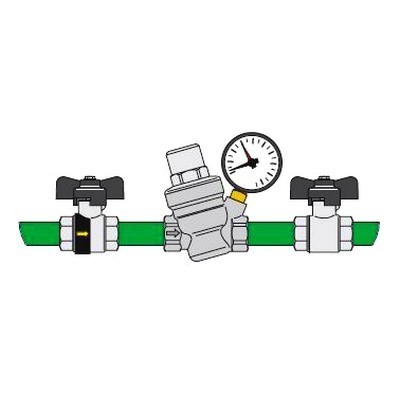

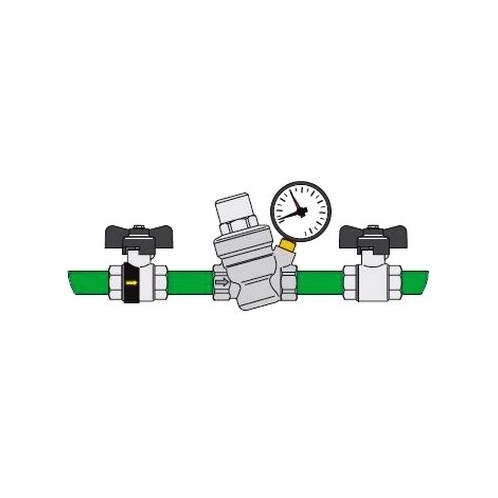

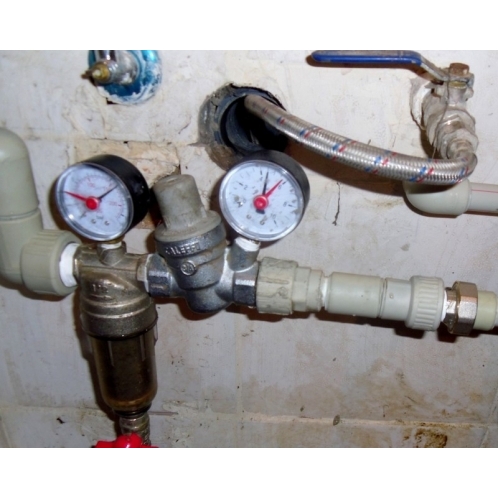

Редуктор Caleffi 3/4" - редукционный клапан давления для холодной воды, предназначен для уменьшения давления воды до установленного значения при подаче от источника, применяется на входе в квартиру или перед системой очистки воды, бойлера и др. приборов.

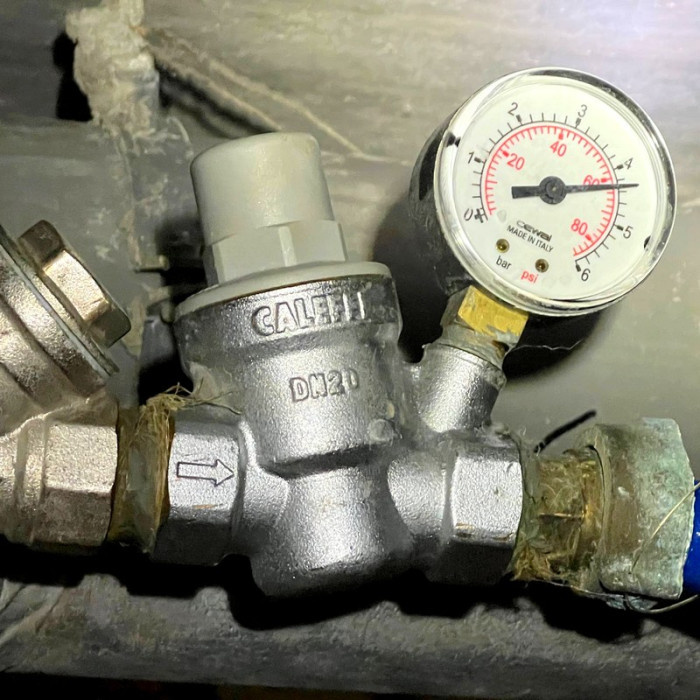

В данной модели редуктора есть возможность подключить манометр (выход 1/4").

Редуктор Калеффи 533451 снижает и стабилизирует давление на входе городской сети, которое обычно оказывается слишком высоким и изменяющимся для правильного использования на бытовых системах.

Серия 533 была изготовлена для использования на небольших системах, таких как квартиры и в качестве защитного устройства для водоподогревателя, где важными являются габаритные размеры и отсутствие шума.

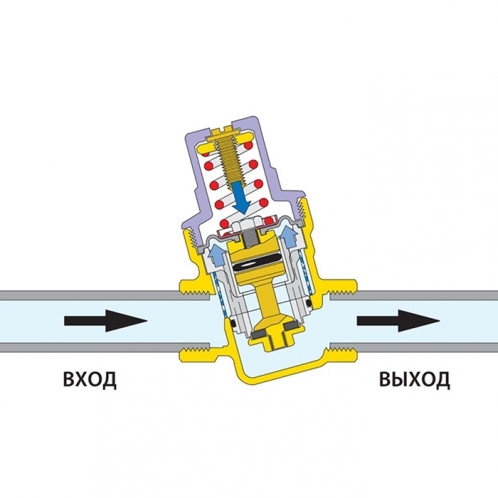

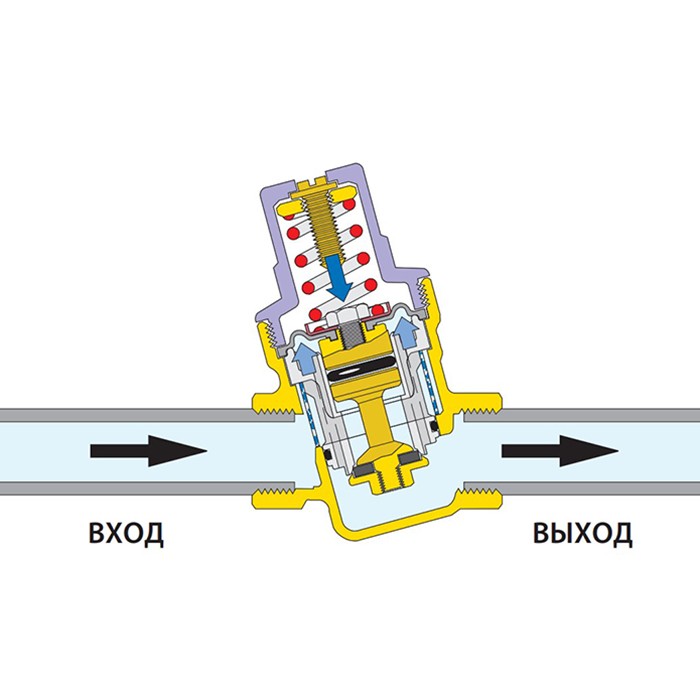

Принцип работы:
Редукционный клапан давления основывает свою работу на равновесии двух противоположных сил: толкающее усилие пружины для открывания сечения прохода и толкающее усилие мембраны для закрытия сечения прохода.

Преимущества редуктора давления Caleffi 533451:
1. Профилированная мембрана.
Для достижения более точных регулировок, при изменении давления на входе, была изготовлена мембрана с особым профилем. Такая мера гарантирует также больший срок эксплуатации, поскольку диафрагма оказывается более прочной к перепадам давления и к старению от износа.
2. Бесшумность.
Благодаря просторной камере, вырезанной на выходе редукционного клапана, имеется участок низкой скорости. Такая мера оказывается особо эффективной для снижения уровня шума, возникающего при уменьшении прохода, которое происходит во время снижения давления.
3. Небольшие габаритные размеры.
«Наклонная» конфигурация позволяет редукционным клапанам давления серии 533 приобретать ограниченные габаритные размеры, которые предоставляют возможность облегченной установки, прежде всего, в бытовых системах.
4. Сменный картридж.
Редукционные клапаны давления серии 533 обладают возможностью извлечения внутреннего картриджа для периодических операций чистки и технического обслуживания.
5. Неслипающиеся материалы.
Центральный суппорт, содержащий подвижные детали, изготовлен из пластмассового материала с низким коэффициентом прилипания. Данное решение сводит к минимуму возможность образования отложений накипи, основной причины возможных поломок.
6. Сертификация.
Редукционные клапаны давления были сертифицированы, как соответствующие спецификациям WRAS Соединенного Королевства и французскому ACS.
7. Возможность подключить манометр

Режим работы при водоразборе:
Когда открывается кран водоразбора, сила пружины становится преобладающей по отношению к противоположной силе мембраны; затвор смещается вниз, открывая проход воды. Чем больше становится запрос на воду, тем меньше становится давление под мембраной, приводя, таким образом, к большему проходу жидкости через сечение прохода.

Режим работы без водоразбора:
Когда кран полностью закрыт, давление на выходе поднимается и толкает мембрану вверх. Таким образом, затвор закрывает сечение прохода, поддерживая постоянным давление на значении настройки. Минимальная разница в пользу силы, воздействующей на мембрану, по отношению силы, воздействующей на пружину, приводит к закрытию устройства.

Для периодической чистки фильтра и для проверки и замены картриджа необходимо:
1 Отсечь редуктор.
2 Открутить против часовой стрелки винт настройки до снятия напряжения с внутренней пружины.
3 Открутить крышку.
4 Извлечь картридж, воздействуя на шестигранник с помощью плоскогубцев.
5 Весь картридж, после ревизии и чистки, может быть снова установлен или заменен с помощью запасного картриджа.
6 Повторно произвести настройку редуктора.

Благодаря регулятору в редукторе Caleffi 3/4" выходное давление можно выставить до необходимого значения от 1 до 6 бар. Заводская настройка - 3 бар.

Корпус изготовлен из латуни (хромированный). Шток - из сплава с невымываемым цинком. Крышка - из нейлона/стекла. Мембрана и уплотнители из НБР.

Технические характеристики:

Диапазон давления на выходе: 1 - 6 бар
Материал корпуса: латунь
Покрытие корпуса: хром
Диаметр подключения: 3/4"
Максимальное давление на входе: 1,6 МПа (16 бар)
Максимальная рабочая температура: 40°С
Гнездо под манометр: есть
Производитель: Calleffi (Италия)
