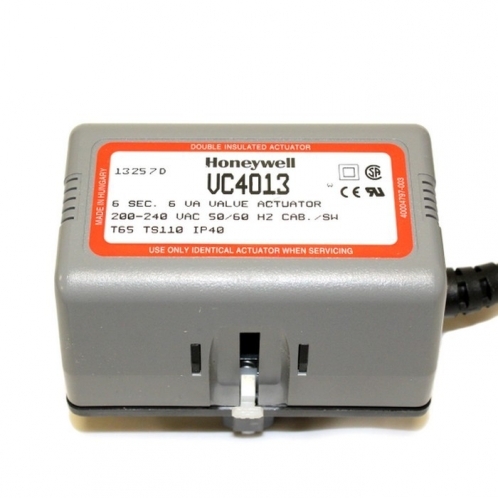

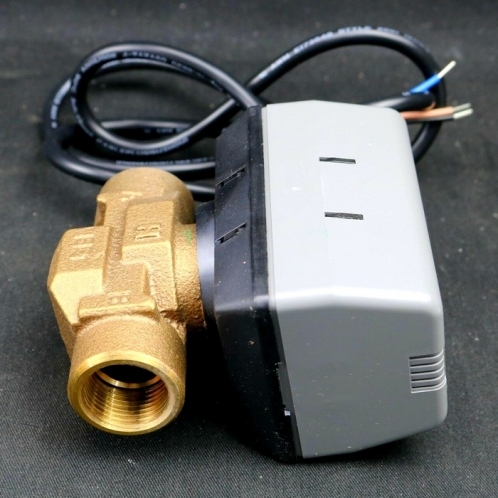

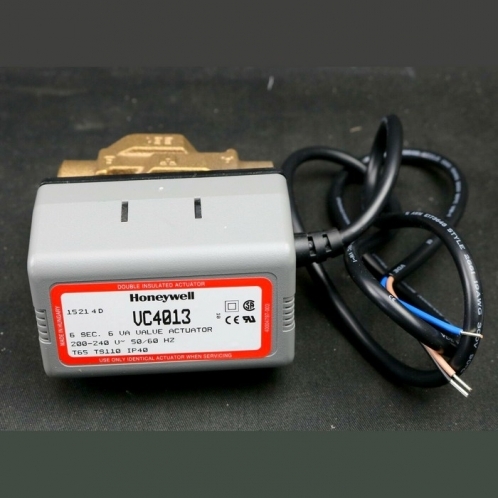

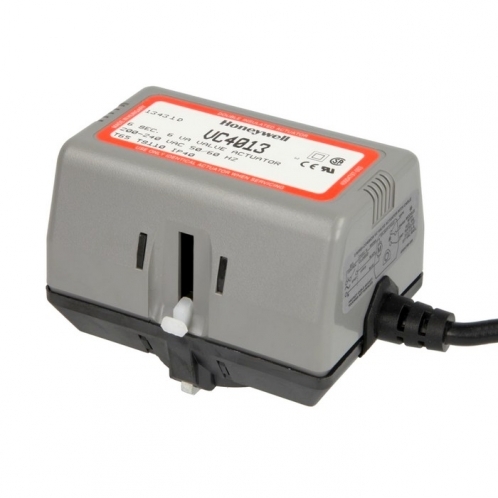

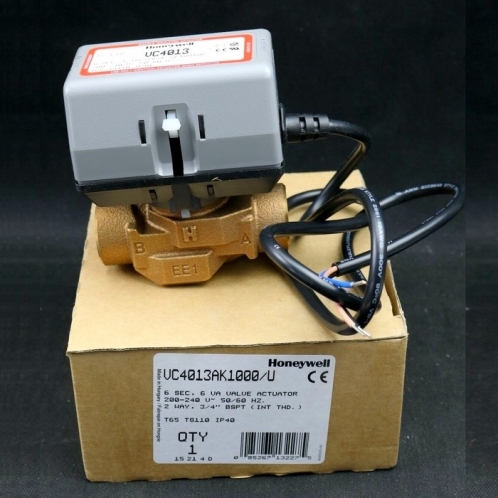

Привод Honeywell VC4013 220V SPST, кабель 1м

Код товара: 06371

Есть в наличии
++++- (4.33)
1 672 грн
Производитель: Honeywell (Германия)
Назначение: Горячая вода, Холодная/Горячая
Материал корпуса: Пластмасс
Купить в рассрочку
  • Описание
  • Отзывы (0)
  • Расх. материалы

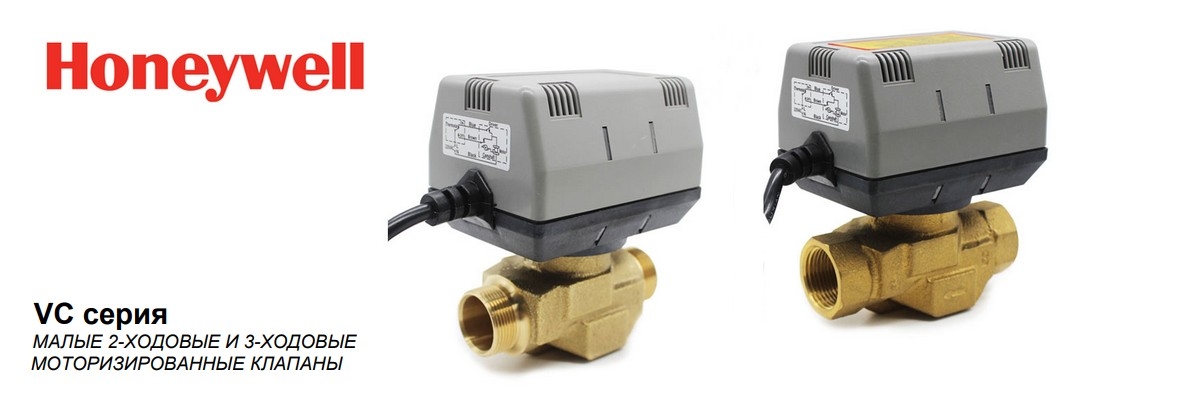

Привод Honeywell VC4013 220V SPST - клапан серии VC используется для регулирования потоков горячей и холодной воды в небольших системах отопления и охлаждения жилых помещений и небольших коммерческих системах. Клапаны состоят из привода, корпуса клапана и кассетного блока – рабочий элемент клапана. 2-ходовые клапаны предназначены для регулирования типа ON-OFF (Открыто-Закрыто). 3-ходовые клапаны могут устанавливаться для разделения и смешивания потоков в системах отопления или охлаждения жилых помещений. Другое название такого клапана – клапан приоритета. Обе версии могут использоваться для управления фэн-койлами, плинтусными радиаторами, конвекторами. В зависимости от выбранной модели клапаны могут управляться однополюсными переключателями SPDT или однополюсными переключателями на 2 направления с напряжение цепи 230Vac.

Клапаны серии VC работают бесшумно и без гидравлического удара. Встроенная электронная схема управления приводом клапана потребляет электричество только при изменении положения клапана. Сам привод можно заменять без дренажирования рабочей системы. Во всех версиях клапанов используется однотипное посадочное место для привода, что обеспечивает максимальную гибкость при установке и обслуживании. Конструкция штока клапана обеспечивает запирание порта независимо от перепада давления в клапане. В 2-ходовом клапане поток может идти в обоих направлениях и поэтому каждый порт может работать как на впуск, так и на выпуск. 3-ходовой клапан может использоваться для разделения потока AB на A и B или смешивания потоков A и B и получения AB.

Особенности привода Honeywell VC4013:

• Корпус с 2-мя или 3-мя портами.
• Различные варианты присоединения:  внутренняя резьба, наружная резьба.
• Управляются контактами SPDT с питанием от сети 230В.
• Опция – концевой выключатель SPDT.
• Напряжение питания привода 200 …240 В перем. тока.
• Электрические коннекторы Molex Quick Connect или кабель 1 м.
• Привод с минимальным потреблением эл. энергии.
• Двойная изоляция привода.
• Перепад давления до 4 бар.
• Температура жидкости 1 … 95°C.
• Температура окружающего воздуха 1 … 65°C.
• Быстрая и простая замена подвижных частей.
• Для замены привода не требуется дренажировать систему


Принцип работы Honeywell VC4013

Все подвижные и уплотняющие детали размещены в кассетном блоке – рабочий элемент клапана. Порты закрываются уплотнительными кольцами на внешней стороне штока. Когда шток клапана опускается, то порт A открывается и поток через полость штока идет на другой порт. В случае 3-ходового клапана при опускании поршня порт B закрывается и поток идет от порта A к AB, а когда шток в верхнем положении – между AB и B. Перепад давления зависит от штуцера и размеров.

Управление приводом через SPDT реле (3-проводной привод)

При получении запроса на тепло SPDT реле замыкаются на контакт NO и клапан открывается. Когда клапан полностью открыт, то кулачок замыкает контакт SW1 и размыкает SW2. После того, как запрос на тепло выполнен контакт NC замыкется и напряжение поступает через SW1, и в результате клапан закрывается. Когда клапан полностью закрыт, кулачок замыкает SW2 и размыкает SW1, и клапан снова готов к запросу на тепло.

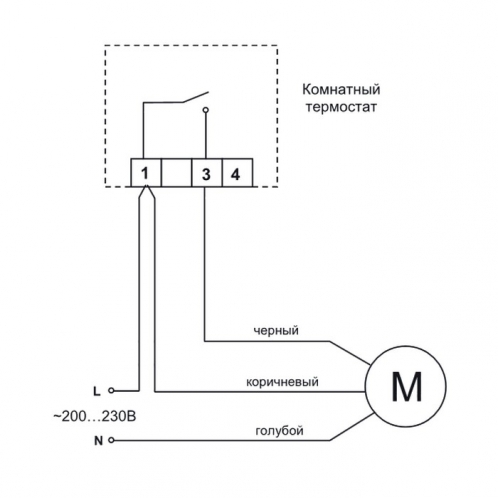

Электрические соединения

Реле SPDT в 2-ходовых и 3-ходовых клапанах. «Открыто» и «Закрыто» для порта A обозначает открытый и закрытый клапан для 2-ходового клапана и AB-B открыт и закрыт AB-B для 3-ходового клапана соответственно.

Для 2-ходового клапана:

Открытый порт A обозначает открытый клапан

Для 3-ходового клапана:

Открытый порт A обозначает поток по AB-A
Открытый порт A обозначает поток по AB-B.
