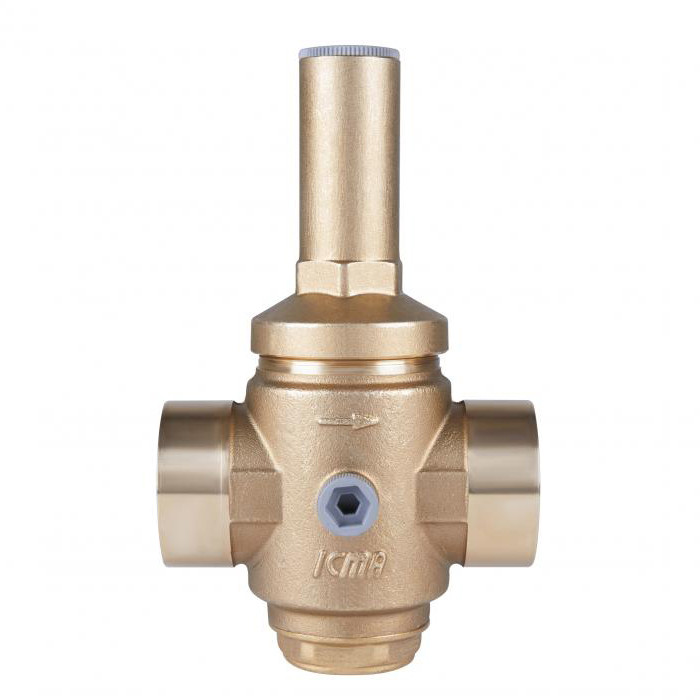

Icma 246 - редуктор давления с пистонным режимом работы. Редуктор используется для снижения и стабилизации давления воды на входе. Регулятор давления устанавливается на бытовом водопроводе для обеспечения стабильного давления воды, которая подается в дом под высоким или неустойчивым давлением. Работа редуктора основана на равновесии двух противопоставленных сил, которые образовываются внутри корпуса. Сила пружины надавливает на отсек открытия прохода воды, в противовес силе давления воды. Компрессия пружины, поглощает изменения давления в трубопроводе. Таким образом, две силы обнуляются и поддерживают постоянным значение настройки на выходе, независимо от изменения давления на входе.
Настроить необходимое давление на редукторе можно с помощью шестигранного ключа, предварительно сняв заглушку. Если крутить по часовой стрелке – давление увеличивается, против часовой стрелки – уменьшается. Увидеть настроенное давление можно при помощи манометра. Заводская настройка редуктор ‐ 3 бар.
Монтаж редуктора ICMA Mignon может производиться в любом положении, кроме перевернутого (пружина настройки давления не должна быть установлена ниже относительно редуктора). Перед монтажом необходимо открыть все краны для промывки системы и удалить лишний воздух из труб.
Для правильного монтажа редуктора давления необходимо выбрать отрезок трубы длиной равной 10 номинальным диаметров на входе редуктора и 5 диаметрам на выходе. Отрезок должен быть прямым без изгибов и одинакового диаметра, чтобы избежать образования турбулентности, которая затруднит регулировку и точность работы. Редуктор имеет внутреннюю резьбу 2 дюйма (DN 50 мм) и два боковых подключения 1/4" для манометра.
Редуктор ICMA соответствует стандарту EN1567.
Технические характеристики:
Подключение: 2"
Подключение манометра: 1/4" (внутренняя резьба)
Шкала настройки давления на выходе: 1-6 бар
Заводская настройка: 3 бар
Максимальное давление на входе: 25 бар
Максимальная рабочая температура: 90°С
Материал корпуса: латунь
Материал внутренних компонентов: латунь
Материал пружины: нержавеющая сталь
Размер 2" (ВхШхГ): 202х122х91 мм
Производитель: ICMA (Италия)
