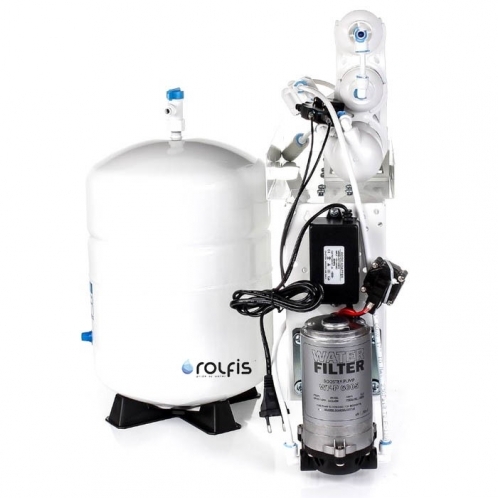

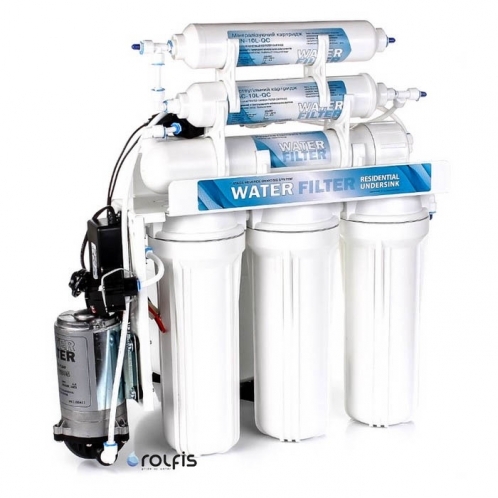

Water Filter P75 - Применяется для создания идеального рабочего давления в системах обратного осмоса бытовых фильтрах воды. Производитель оставляет за собой право изменять внешний вид и тип составляющих элементов помпы без ухудшения характеристик в целом.
Комплектация насоса Water Filter P75:
- Повысительный насос – 1 шт.
- Угол 3/8” NPT x 1/4” OD – 2шт.
- Реле низкого давления – 1 шт.
- Реле высокого давления – 1 шт.
- Электрический адаптер 240AC/24DC с сетевым кабелем, V220В, 50Гц - 1 шт.
- Соединительные провода - 1 комп.
- Монтажный кронштейн – 1 шт.
- Тройник WA-SBT0404 1/4’’ OD x 1/4’’ STEM x 1/4’’ OD – 1 шт.
Инструкция по монтажу насоса для повышения давления воды Water Filter P75:
Для установки комплекта помпы Вам понадобятся:
- отвёртка крестовая
- нож для нарезания трубки
- Пластиковая трубка - 1/4’’
Помпа работает от электрической сети 220В через эл. Адаптер 24DC , предусмотрите для этого розетку в месте установки системы фильтрации.
- Прочтите инструкцию до конца, после этого приступайте к монтажу.
- Система фильтрации должна быть отключена от водовпродной сети.
- Комплект помпы устанавливается после фильтров предварительной очистки. Кронштейн насоса имеет два отверстия для крепления к кронштейну системы фильтрации.
- Выкрутите два крайних винта из крышки последнего фильтра предварительной очистки (С). Установите насос так, чтобы отверстия на кронштейне насоса совпадали с отверстиями на кронштейне системы фильтрации. Закрепите кронштейн при помощи винтов.
- Установите пластиковый тройник (поз.4) на выходе из последнего фильтра предварительной очистки (С).
- При помощи пластиковой трубки 1/4’’ соедините тройник (поз. 4) с реле низкого давления (поз. 2) и входом на помпу (направление движения воды указано на насосе стрелкой).
- При помощи пластиковой трубки 1/4’’ соедините выход из помпы и вход четырехходового клапана (поз. 5). Вход на клапане обозначен надписью – IN.
- Установите реле высокого давления (поз. 3) на линии очищенной воды между четырёхходовым клапаном и накопительным баком (поз.6). Направление движения воды через реле не имеет значения.
- Проверьте все соединения на герметичность, трубку в фитинги вставляйте до упора.
- Включите помпу в розетку, откройте кран подачи воды на систему фильтрации, откройте кран на накопительном баке.
- Убедитесь в отсутствии протечек при работающей помпе.
Технические характеристики:
Рабочая температура: 5-40 °C
Рабочее давление: 2 - 6 атм
Максимально давление: 6,8 атм
Подключение к крану: 1/4"
Поток воды: 1,2 л/мин
Блок питания: AD-2412
Датчик низкого давления: PR-V 6231
Датчик высокого давления: PR-V 6201
Рабочее напряжение: 24В
Производитель: WATER FILTER (Тайвань)
