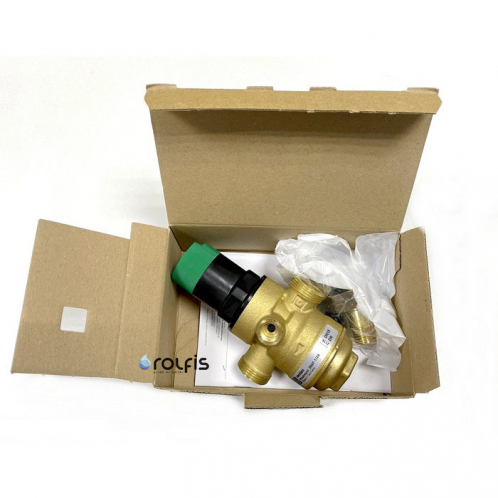

Resideo Braukmann D06F-1/2B - регулятор тиску води, застосовується у випадках зменшення надлишкового тиску гарячої води, інших неагресивних рідин, а також стисненого повітря, азоту в трубопроводі. Знижувальний Редуктор Resideo D06F успішно застосовується як у промислових, так і побутових системах.
Монтаж редуктора Braukmann D06F-1/2B для зниження тиску дозволить запобігти виходу з експлуатації пристроїв та обладнання, підключених до трубопроводу. Додаткова перевага цього понижуючого клапана - підтримка вихідного тиску на постійному заданому користувачем рівні, незалежно від перепадів сили вхідного напору.
Складається регулятор тиску Resideo Braukmann D06F з латунного корпусу, вкладиша, що складається з сідла і діафрагми, фільтра з комірками 0,16 мм, пружини, що регулює, а також пружинного циліндра з ручкою для налаштування і шкалою.
Фільтр тонкої очистки, розташований унизу клапана, може бути закритий міцним прозорим пластиком (для холодної води) або червоною бронзою (для гарячої води). Вбудований фільтр механічного очищення для D06F виконаний з нержавіючої сталі, корпус - з латуні, а вкладиш і сама колба та ручку для регулювання - з полімеру.
Технічні дані:
Клапан D06F для зниження тиску має низький рівень шуму. Зручність регулювання вихідного тиску у тому, що його рівень вказано вже регуляторі. Як і в попередніх моделях редукторів, пружина не контактує з водою. Є вбудований фільтр тонкого очищення. Дану модель редукційного клапана можна легко перетворити на комбінований фільтр тонкого очищення води зі зворотним промиванням, підключивши лише з низу фільтр FN09S. Також для D06F додатково можна змонтувати зворотний впускний клапан. Подібно як і в інших моделях редукторів Resideo Braukmann, D06F перепади і скачки вхідного тиску не відчуваються на виході.
Установка Resideo Braukmann D06F:
Правильний монтаж клапана потрібно виконувати, розташувавши клапан чашею вниз. На трубі необхідно встановити запірну арматуру для обслуговування регулятора. Також необхідна доступність, щоб бачити показання манометра та стан чаші фільтра, який за потреби необхідно буде очищати. Якщо у трубопроводі є обладнання, чутливе до засмічення, додатково необхідно встановити фільтр тонкого очищення перед цим клапаном.
Технічні характеристики:
Діапазон регулювання тиску: 1,5 - 6 бар
Допустимий тиск на вході: 25 бар
Матеріал корпусу: червона бронза RG5
Діаметр підключення: 1/2"
Максимальна робоча температура: 40 ° С (прозора чаша), до 70 ° С (латунна чаша)
Гніздо під манометр: є
Коеф. пропускну здатність (Значення Kws): 2,4
Виробник: Resideo (Німеччина)
